Ống thủy lực JDE Shield-Flex 2SN
- Mô tả
Mô tả

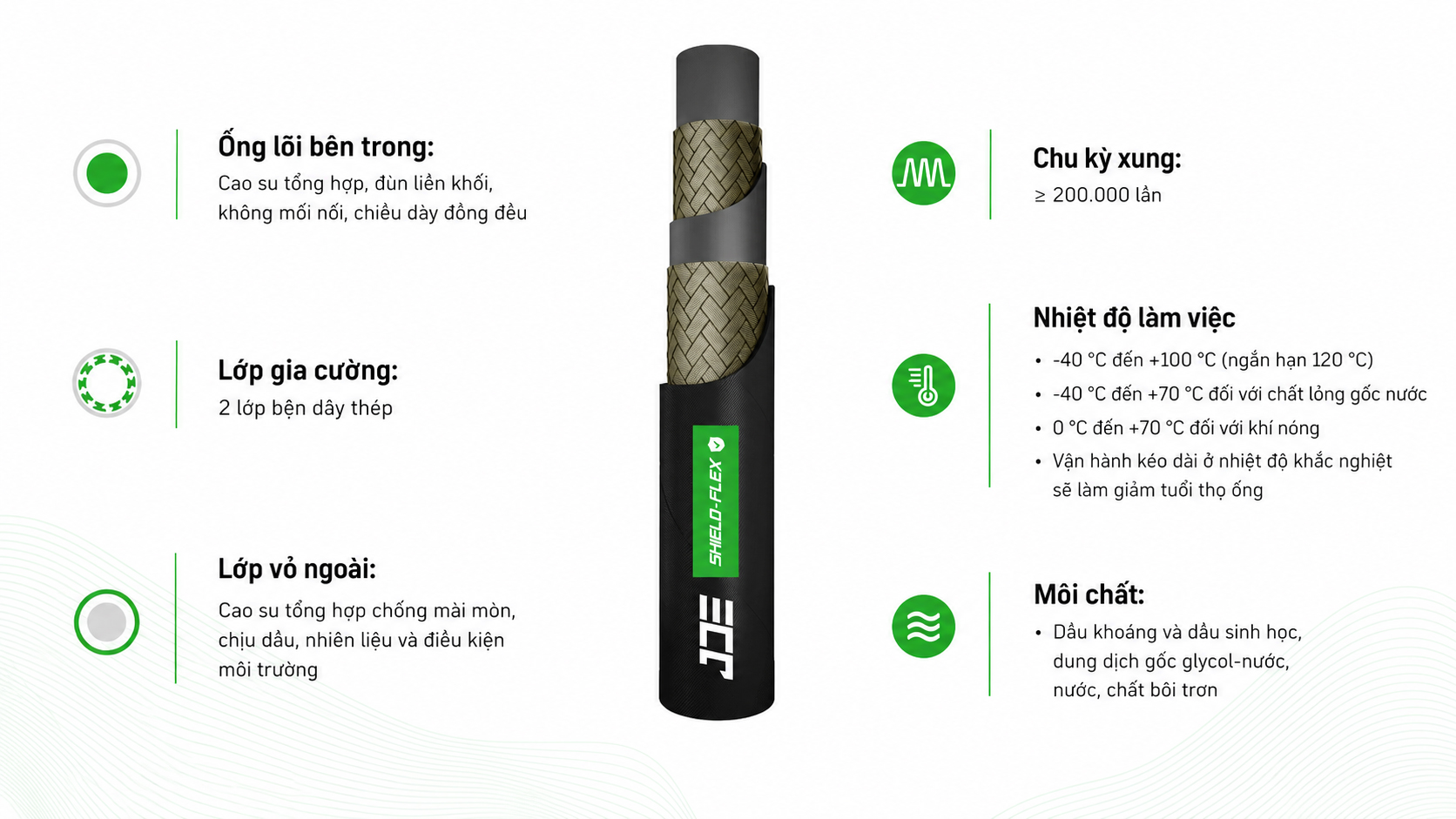

Thông số kỹ thuật
| | | | | | | | | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Mã sản phẩm | Size ống | Lỗ trong | Đường kính kẽm | Đường kính ngoài | Áp lực làm việc | Áp lực nổ | Bán kính bẻ cong | ||||
| I.D. | Dash Size | mm | inch | mm | mm | mm | bar | psi | bar | psi | mm |
| J2SN316 | -03 | 4.8 | 3/16” | 4.6-5.4 | 9.0-10.0 | 14.1 MAX. | 415 | 6017.5 | 1660 | 24070 | 90 |
| J2SN14 | -04 | 6.4 | 1/4” | 6.2-7.0 | 10.6-11.6 | 15.7 MAX. | 400 | 5800 | 1600 | 23200 | 100 |
| J2SN516 | -05 | 8.0 | 5/16” | 7.7-8.5 | 12.1-13.3 | 17.3 MAX. | 350 | 5075 | 1400 | 20300 | 115 |
| J2SN38 | -06 | 9.5 | 3/8” | 9.3-10.1 | 14.5-15.7 | 19.7 MAX. | 330 | 4785 | 1320 | 19140 | 130 |
| J2SN12 | -08 | 12.7 | 1/2” | 12.3-13.5 | 17.5-19.1 | 23.0 MAX. | 275 | 3987.5 | 1100 | 15950 | 180 |
| J2SN58 | -10 | 16.0 | 5/8” | 15.5-16.7 | 20.6-22.2 | 26.2 MAX. | 250 | 3625 | 1000 | 14500 | 200 |
| J2SN34 | -12 | 19.0 | 3/4” | 18.6-19.8 | 24.6-26.2 | 30.1 MAX. | 215 | 3117.5 | 860 | 12470 | 240 |
| J2SN1 | -16 | 25.4 | 1” | 25.0-26.4 | 32.5-34.1 | 38.9 MAX. | 165 | 2392.5 | 660 | 9570 | 300 |
| J2SN114 | -20 | 31.8 | 1-1/4” | 31.4-33.0 | 39.3-41.7 | 49.5 MAX. | 125 | 1812.5 | 500 | 7250 | 420 |
| J2SN112 | -24 | 38.1 | 1-1/2” | 37.7-39.3 | 45.6-48.0 | 55.9 MAX. | 90 | 1305 | 360 | 5220 | 500 |
| J2SN2 | -32 | 50.8 | 2” | 50.4-52.0 | 58.7-61.7 | 68.6 MAX. | 80 | 1160 | 320 | 4640 | 630 |
Mẫu nhận diện ống bên ngoài
Chứng nhận
